2.1 產品概述：
　　ZT-MKB型智能MCC（Motor Control Center）控制保護裝置是在總結國內大量電氣系統運行經驗和設計經驗的基礎上，為適應電氣系統二次設備智能終端化的趨勢，針對MCC回路的設計特點推出的新一代數字式、強抗干擾型智能MCC控保裝置
　　在以塑殼斷路器（MCCB）+ 接觸器（C）+ 熱繼電器（TR）為供電元件的典型MCC供電回路中，以控制/聯鎖開關、按鈕、繼電器、變送器、測量儀表、信號燈等作為實現控制、保護、聯鎖、測量、信號功能的傳統設計，工作量大且MCC柜體生產廠需時時與設計相協調，其結果一是造成設計與生產效率低；二是增加用戶現場維護工作量；三是設備與技術發展不相匹配。
　　ZT-MKB型智能MCC控保裝置的推出：
　　◆ 由于其完善的控制、保護、聯鎖、測量、信號等功能、采用的通用化設計理念，極大提高了設計與生產效率，同時降低了用戶現場維護工作量。
　　◆ 由于其高度集成化、智能終端化的設計思想，真正意義上滿足了現代控制系統對現場執行元件的要求。

　　2.2 產品主要特點
　　◆ 裝置不需要直流電源。在操作電源消失時，能夠及時而充分滿足各種保護功能、事故報警輸出功能及通訊功能。
　　◆ 解決了熱繼電器和MCCB過載保護不能模擬MCC負荷的電特性和熱特性的缺憾，在節省熱繼電器、簡化MCCB構造的基礎上，能更好地保護用電設備。
　　◆ 解決了MCCB瞬時脫扣器對長距離供電電動機端單相接地保護靈敏度不夠的問題，省卻了以往針對該問題單獨加裝單相接地保護的手段。
　　◆ 具有豐富的聯鎖功能?？梢越鉀Q復雜的工藝聯鎖（如電動機間的聯鎖、電動機與液位、溫度等物理量的聯鎖），現場在不使用繼電器邏輯的前提下，可以實現非常復雜的聯鎖。
　　◆ 解決了由于傳統二次分離元件的原因使MCC抽屜單元盲目加大的弊病，設計前便可精確地規劃MCC配電柜，保證了二次圖紙的設計進度和圖紙修改不會影響MCC柜體的規劃和生產，加快了工程進度、提高了生產效益。
　　◆ 為過程自動化系統（如：DCS、SCADA）提供了一個優秀的智能終端，并且節省了大量二次電纜和I/O設備，從而在降低了整個監控系統造價的基礎上，提高了系統的可靠性。

　　2.3 裝置功能
　　控制功能
　　◆ 就地/遠方硬手操
　　裝置面板上設有就地控制按鈕，通過面板上的控制按鈕可以方便地對電機實施啟、?？刂疲ú皇蹸PU控制）；另外通過裝置的外接端子，可以實現電動機的遠方硬手操的啟、?？刂?；
　　◆ 軟手操
　　通過現場通訊總線方式或I/O方式，可以實現對電動機的遠方軟手操的啟、?？刂疲?br/> 　　◆ 就地/遠方選擇
　　裝置面板上設有遠方和就地選擇開關，可以實現遠方和就地控制的互為閉鎖；
　　◆ 工作/備用選擇
　　工作/備用選擇開關的設置可方便地實現工作電機與備用電機的選擇。
　　裝置可以對一臺或兩臺接觸器進行控制（1XXXX型控制一臺、2XXXX型控制兩臺），用戶只需將相應接觸器的線圈連接至裝置對應端子即可。當控制兩臺接觸器時，內部繼電器設有互鎖回路，可以安全可靠的實現電動機的雙速或正、反轉運行。
　　聯鎖功能
　　◆ 5路可編程輸入
　　裝置設有五路可編程輸入，與工藝有聯鎖要求的一些量可以通過這些端子實現與電動機的聯鎖控制。這些聯鎖輸入端子接受外來信號均為無源接點方式?？删幊梯斎肟梢詫?shí)現電動機的啟、?？刂?。另外，每個可編程輸入可以單獨設定輸入延時，方便用戶工程設計。
　　◆ 1路可編程輸出
　　一路可編程輸出可定義為任意一路可編程輸入或接地保護動作信號或4—20mA輸入信號代表的實際物理量。
　　保護功能:
　　◆ 過流及過熱保護
　　裝置用數字方法建立電動機的電熱摸型，對電動機提供科學的過流及過熱保護，包括：：
　　● 速斷后備過流保護；
　　● 堵轉、過載、缺相、不平衡等過熱保護。

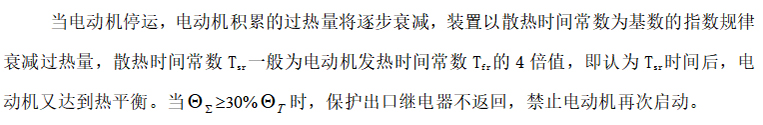

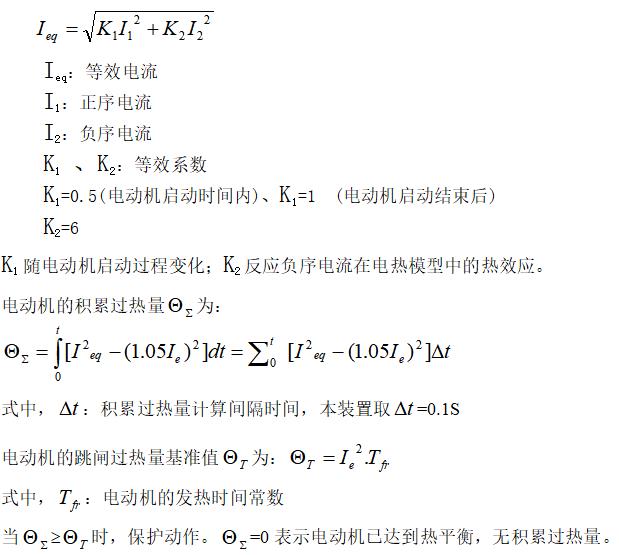

　　電熱模型數學公式：
　　◆ 接地保護
　　對于較長距離供電、中性點為大電流接地系統的電機機端發生單相接地時，MCCB瞬時脫扣器的保護靈敏度往往不夠，為此本裝置設置了接地保護功能。
　　電壓恢復自啟動功能
　　智能MCC控保裝置設有電壓恢復自啟動功能。當電動機回路斷電時，只要在用戶設定的時間之內電動機回路恢復供電，智能控保裝置可以實現電動機的自動恢復運行。
　　輸出信號
　　◆ 裝置故障信號
　　◆ 裝置失電信號
　　◆ 事故報警信號
　　◆ 允許遠方操作信號
　　測量功能
　　◆ 測量顯示IA、IB、IC、I0、并追憶過熱狀態下的正序電流、負序電流、過熱百分比；
　　◆ 通過4~20mA輸入接口測量現場接入物理量并實現顯示或用戶要求的其它功能（如：接入溫度量可實現超溫保護）；
　　◆ 4~20mA輸出代表IA
　　通訊功能
　　◆ 可通過ProfiBus-DP工業現場總線實現系統組網；
　　◆ 可通過RS485通訊接口，以ModBus@RTU通訊協議實現系統組網。

　　2.4 裝置型號及功能定義
　　智能MCC控保裝置型號表示方式及型號意義如下：
　　ZT-MKB-a b c d e
　　舉例：控制單臺接觸器，無420mA輸入接口，無通訊功能，電機功率為20kW，無420mA輸出接口，型號表示為：ZT-MKB-10020；控制兩臺接觸器，無420mA輸入接口，無通訊功能，電機功率為10kW，有420mA輸出接口，型號表示為：ZT-MKB-20021。

　　2.5 裝置示意圖
　　1)裝置面板示意圖：
　　2） 面板硬件設置及說明
　　LED顯示窗：是6位LED顯示窗口，共8種顯示狀態，依次為S0~S7。 　　◆ S0為顯示運行狀態數據：
　　指電機運行狀態下，數碼管周期性依次顯示A、B、C相電流、正序電流、負序電流、零序電流、過熱量動作百分比、4-20mA輸入代表物理量的數值；可按【+】、【-】順序或逆序顯示查詢所有數據。其中電動機的熱狀態顯示值為百分?jǐn)?shù)，當電動機達到熱平衡狀態時，此值顯示為0；當此值為100時，表示電動機已達到設定的過熱狀態，過熱保護動作。
　　◆ S1為顯示5路可編程輸入狀態：
　　指電機停止?fàn)顟B(tài)下，實時顯示5路可編程輸入H（常閉）、L（常開）狀態。
　　◆ S2為參數查詢狀態
　　指電機停止?fàn)顟B(tài)下，按【+】、【-】可順序或逆序顯示查詢所有參數狀態。
　　◆ S3為參數設置狀態
　　指某項參數處于修改設置的狀態。
　　◆ S4密碼輸入狀態
　　指電機停止?fàn)顟B(tài)下，當進入?yún)?shù)查詢狀態后按【修改】鍵會進入密碼鍵入匹配狀態，輸入1234【確認】進入?yún)?shù)設置狀態；輸入4321【確認】進入事故記錄查詢狀態。參數查詢狀態切換至參數設置狀態只需要進入一次密碼輸入狀態，匹配成功后再修改其他參數不需要重復輸入密碼，除非回到顯示5路可編程輸入狀態。
　　◆ S5事故發生狀態
　　指電機發生故障（可編程輸入、過熱、接地、設備故障）后數碼管顯示故障種類，格式為- - - - - X(X=1 -- 4， 故障種類。1表示可編程輸入產生的事故，2過熱事故，3接地事故，4設備故障。)，此時僅【復位】按鍵可用，用以解除故障狀態。故障發生且在沒有真正排除故障時按【復位】鍵設備仍保持故障狀態。
　　◆ S6事故記錄查詢狀態
　　電機停止?fàn)顟B(tài)下，密碼匹配為4321后會進入此狀態，數碼管顯示最新的10條記錄（0為最后一條）記錄格式：n.- - - - X 其中n=0 -- 9.記錄序號，表示10條記錄。X=1 -- 4. 故障種類。1表示可編程輸入產生的事故，2過熱事故。3接地事故，4設備故障。該狀態下可通過【修改】鍵對當前瀏覽的事故記錄進行刪除操作，如刪除所有記錄則顯示“NONE”。
　　◆ S7記錄刪除確認狀態
　　為防止誤操作刪除事故記錄，在刪除事故記錄操作時會提示確認信息，再次按【確認】方可刪除。

　　指示燈從上至下為：
　　運行——電動機運行時指示燈常亮（紅色）；
　　停止——電動機停止時指示燈常亮（綠色）；
　　事故——發生事故時指示燈閃爍（紅色），事故信號復位后熄滅；
　　電動機在備用狀態下被聯鎖啟動，此燈閃爍（紅色），提醒運行人員將“工作/備用”選擇開關轉換為工作狀態；裝置停止，此燈熄滅；
　　通訊1——裝置在通訊1口下指示燈閃爍；
　　通訊2——裝置在通訊2口下指示燈閃爍。
　　觸摸鍵盤共包括8個鍵，分別為：“復位、修改、+ 、-、確認、返回、啟動、停止”，具體功能如下：
　　◆ 啟動鍵是紅色，用來啟動電動機。對于雙速或正、反轉電動機啟動按鍵存在兩個：啟動A、啟動B。
　　◆ 停止鍵是綠色，用來停止電動機。
　　鎖式開關：
　　工作/備用：用來設定電動機為工作狀態或備用狀態。當兩臺電動機或多臺電動機存在工作和備用關系時，需要將電動機設為工作或備用狀態。
　　就地/遠方：用來進行遠方和就地的互為閉鎖的切換。當鎖式開關紅色箭頭指向“就地”時，裝置面板上的“啟動/停止”鍵可以用來控制電動機的啟動和停止，遠方控制功能失效（指裝置端子引出的外接控制按鈕，不包括可編程的輸入聯鎖功能和基于現場總線的控制功能）；當鎖式開關紅色箭頭指向“遠方”時，裝置可以進行遠方控制（指裝置端子引出的外接控制按鈕，包括可編程的輸入聯鎖功能和基于現場總線的控制功能），裝置面板上的啟動/停止鍵失效。
　　3）裝置在柜體面板上的開孔尺寸為120mm73mm（寬高）

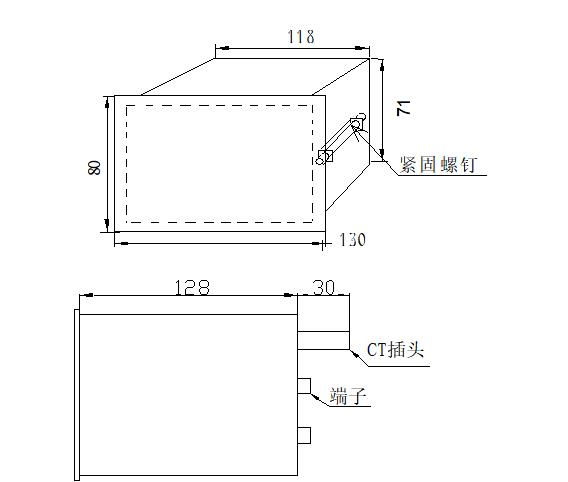

　　裝置外形示意圖

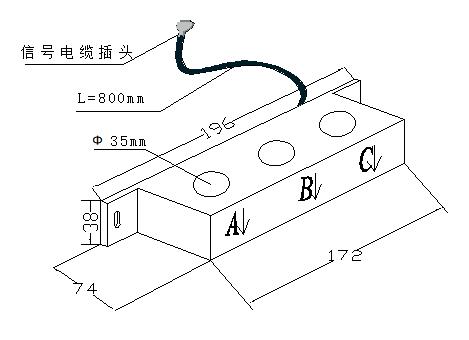

　　裝置電流量輸入采用外附式穿芯CT，現場安裝時將三相電源穿過外附CT，然后將輸出電纜插頭與裝置電流互感器輸入插座連接即可，ZT-MKB智能MCC控制保護裝置標準配套CT1適用于容量3kW以下電動機，電流測量范圍為020A，精度等級為0.5級，CT1外形示意如下圖：

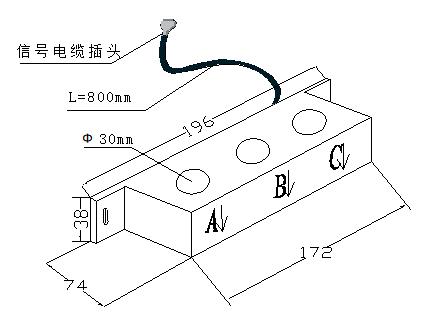

　　CT2適用于3kW及以上55kW及以下功率電機，電流精確測量范圍為5A 600A，精度等級為0.5級。CT2外形示意如下圖：

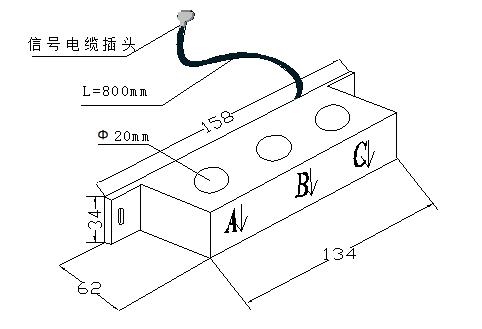

　　CT3適用于55kW以上功率電機，電流精確測量范圍為100A 1200A，精度等級為0.5級。CT3外形示意如下圖：

　　2.6 設計與接線
　　1）裝置典型接線圖

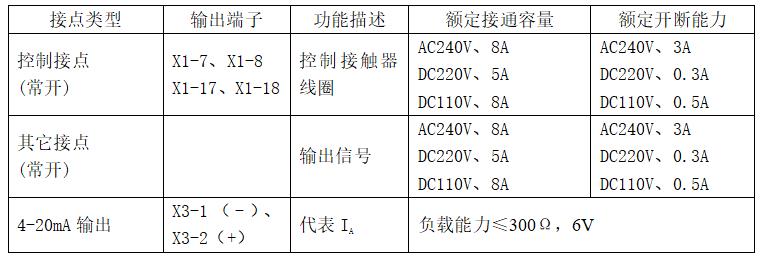

　　2）輸出接點容量及4-20mA輸出
　　3）電源輸入(X1-2、X1-5)
　　ZT-MKB輸入電源為交流220V，功耗小于2W，電源輸入端子為X1-2和X1-5。X1-2用來連接電源相線（L），X1-5用來連接電源零線（N）。
　　4）固定輸入與可編程輸入
　　裝置具有三路固定輸入。X1-6、X1-3、X1-4用來連接遠方控制按鈕，從而實現遠方硬手操的功能。X1-6為遠方停止，設計時在此端子與電源零線（N）間連接一常閉按鈕（不連接按鈕時，將此短接）；X1-3、X1-4為遠方啟動A和遠方啟動B的輸入端子，設計時在輸入端子和電源相線（L）之間連接一常開按鈕，即可實現遠方啟動的功能。
　　裝置具有五路可編程的輸入(X2-1、X2-2、X2-3、X2-4、X2-5)?？删幊梯斎肟梢酝瓿陕?lián)鎖控制功能。
　　5）可編程輸出(X2-11、X2-12)
　　裝置具有一路可編程輸出?？删幊梯敵龇磻?yīng)可編程輸入信息或接地保護動作信息或4-20mA輸入。
　　6）模擬量輸入（X3-3、X3-4）
　　模擬量輸入接受的是420mA輸入信號，這個信號可以用來進行過程控制或信號測量,通過設定信號的幅值也可以實現基于此信號的電動機保護或報警功能。X3-3（-）和X3-4（+）之間阻抗為150。
　　7）接地（X1-1）
　　X1-1為ZT-MKB接地端子，工程設計時應將此端子可靠連接于系統大地。
